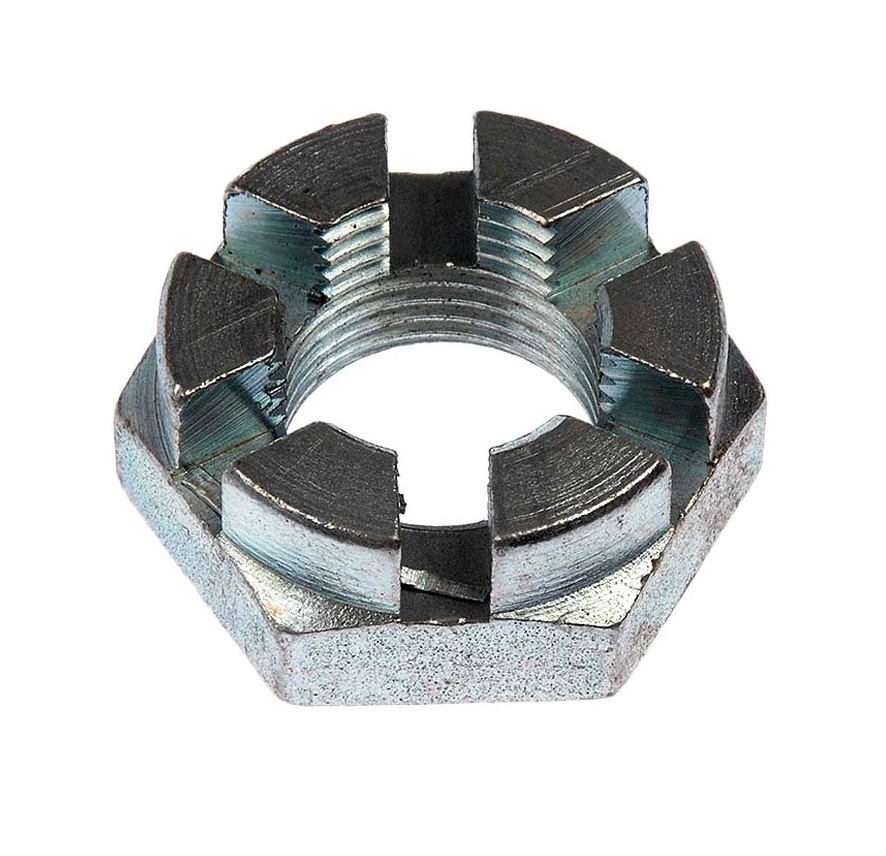

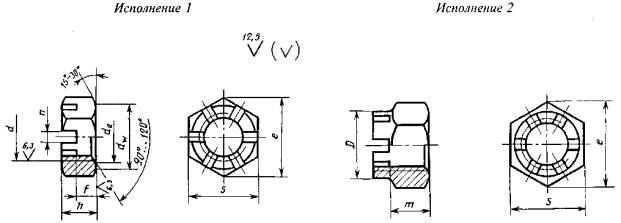

Гайка ГОСТ 5919-73

Номинальный диаметр резьбы d

6

8

10

12

(14)

16

(18)

20

(22)

24

(27)

30

(33)

36

(39)

42

48

Шаг резьбы

крупный

1,0

1,25

1,5

1,75

2,0

2,0

2,5

2,5

2,5

3,0

3,0

3,5

3,5

4,0

4,0

4,5

5,0

мелкий

-

1,0

1,25

1,25

1,5

1,5

1,5

1,5

1,5

2,0

2,0

2,0

2,0

3,0

3,0

3,0

3,0

Размер «под ключ» S

10

13

16

18

21

24

27

30

34

36

41

46

50

55

60

65

75

Высота h

6

7

8

10

11

12

13

13

15

15

17

18

20

20

22

23

25

Расстояние от опорной поверхности до основания прорези f и коронки т

3,5

4,0

5,0

6,0

7,0

7,0

8,0

8,0

9

9

11

11

13

13

13

14

16

d_w, не менее

9,0

11,7

14,6

16,6

19,6

22,5

25,3

27,7

31,7

33,2

38,3

42,7

46,6

51,1

55,9

59,9

69,4

Диаметр описанной окружности e, не менее

10,9

14,2

17,6

19,9

22,8

26,2

29,6

33,0

37,3

39,6

45,2

50,9

55,4

60,8

66,5

71,3

82,6

Диаметр фаски d_a

не менее

6

8

10

12

14

16

18

20

22

24

27

30

33

36

39

42

48

не более

6,75

8,75

10,8

13,0

15,1

17,3

19,4

21,6

23,8

25,9

29,2

32,4

35,6

38,9

42,2

45,4

51,8

Диаметр коронки D

-

-

-

16

19

22

25

28

32

34

38

42

46

50

55

58

65

Число прорезей

6

8

Ширина прорези n

2,0

2,5

2,8

3,5

4,5

5,5

7,0

9,0

Размер шплинта (рекомендуемый) по ГОСТ 397

Исполнение 1

1,6×16

2×20

2,5×25

3,2×32

4×36

4×40

5×45

5×50

6,3×63

6,3×71

8×80

8×90

Исполнение 2

-

-

-

3,2×25

4×32

4×36

5×40

5×45

6,3×50

6,3×63

8×71

8×80
