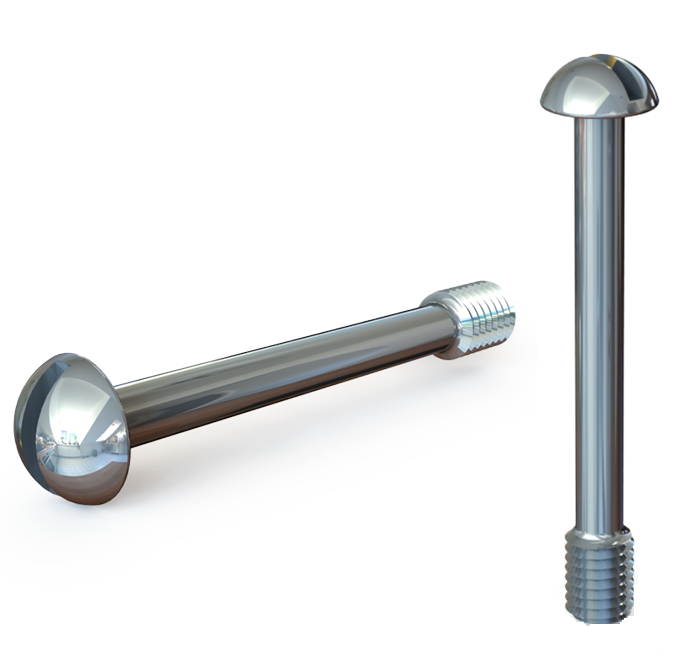

Винт ГОСТ 10341-80

Номинальный диаметр резьбы d

2,5

3

4

5

6

8

10

12

Диаметр стержня d₁ (пред. откл. h13)

1,6

2,0

2,8

3,5

4,0

5,5

7,0

9,0

Длина резьбы b

3

4

5

6

8

10

12

16

Диаметр головки D

4,5

5,5

7,0

8,5

10,0

13,0

16,0

18,0

Высота головки k

1,7

2,1

2,8

3,5

4,2

5,6

7,0

8,0

Радиус сферы головки R₁, не более

2,4

2,9

3,6

4,4

5,1

6,6

8,1

9,1

Радиус под головкой R, не более

0,2

0,4

0,5

0,6

Номер крестообразного шлица

1

2

3

4

Диаметр крестообразного шлица m

2,5

2,8

4,3

4,6

6,3

7,5

9,7

10,7

Глубина крестообразного шлица h, не более

1,2

1,5

2,0

2,3

2,5

3,7

4,6

5,6

Глубина вхождения калибра в крестообразный шлиц

не более

1,4

1,7

2,3

2,6

3,1

4,3

5,4

6,4

не менее

1,1

1,4

1,8

2,1

2,6

3,8

4,9

5,9
