Шпильки ГОСТ 9066-75

Увеличить

Характеристики:

Располагая собственной производственной базой и квалифицированными специалистами, мы готовы изготовить и поставить необходимый крепеж: высокопрочный, нержавеющий, специальный по чертежам, эскизам, ГОСТ, DIN, ОСТ, ИСО.


ШПИЛЬКИ ДЛЯ ФЛАНЦЕВЫХ СОЕДИНЕНИЙ С ТЕМПЕРАТУРОЙ СРЕДЫ от 0 до 650°С ГОСТ 9066-75

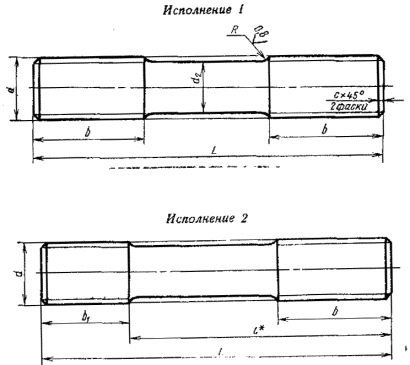

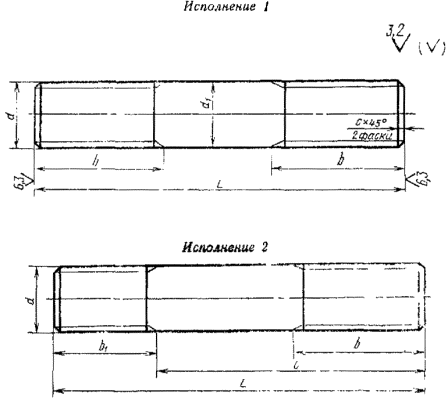

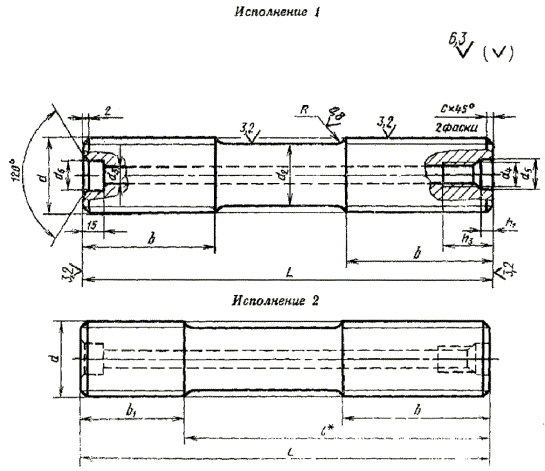

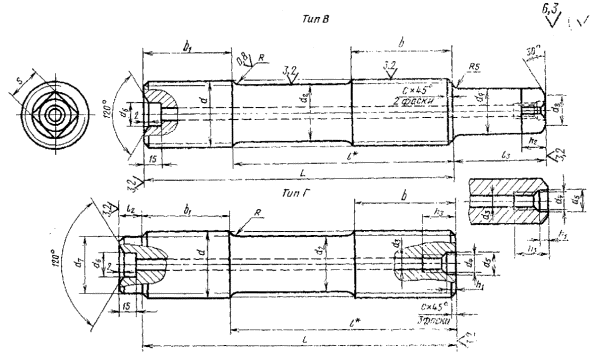

                                                                    Тип А



                                                                   Тип Б



                                                                   Черт. 1

                                                               Черт. 2

                                                                Тип Д



Номинальный диаметр резьбы d

10

12

16

20

(22)

24

(27)

30

36

42

48

(52)

56

(60)

Шаг резьбы

крупный

1,5

1,75

2

2,5

3

3,5

4

4,5

5

5,5

мелкий

1,25

1,5

2

3

4

Диаметр гладкой части

для шпилек типа А

d1

По ГОСТ 1925.8-73 и ГОСТ 19256-73.

для шпилек типов Б, В, Г, Д

d2 (пред. откл. по h12)

с крупным шагом

7,8

9,5

13

16

18

20

22

24

30

35

40

44

48

52

с мелким шагом

8

10

14

18

20

21

24

27

33

35

40

44

50

54

-

Диаметр осевого отверстия d3 для шпилек типов В, Г, Д

-

10

Диаметр резьбы осевого отверстия d4 для шпилек типов В, Г, Д

-

М12

Диаметр расточки осевого отверстия для шпилек типов В, Г, Д

d5s

-

13

17

d6

-

Диаметр цилиндрического выступа d7 для шпилек типа Г

-

24

30

34

39

43

48

52

Диаметр вписанной окружности d8 для шпилек типа В

-

14

20

25

30

Диаметр описанной окружности d9 для шпилек типа В

-

20

30

34

40

Радиус перехода R для шпилек типов Б, В, Г, Д

6

8

12

Глубина расточки осевого отверстия h1 для шпилек типов В, Г, Д

-

7

Высота головки «под ключ» h2 для шпилек типа В

-

12

15

20

Глубина резьбы осевого отверстия из для шпилек типов В, Г, Д

-

30

Размер «под ключ» для шпилек типа В

S (пред. откл. по h12)

-

13

22

27

32

Длина ввинчиваемого резьбового конца b1

номин.

15

18

22

28

30

35

38

42

50

58

65

70

75

80

пред. откл.

+1,8

+2,1

+2,5



+3,0

+4,0

Высота цилиндрического выступа l2 для шпилек типа Г

при нарезании резьбы

-

15

25

при накатке резьбы

-

Высота головки 13 для шпилек типа В

-

45

55

65

70

75

85




Продолжение

      мм

Номинальный диаметр резьбы d

64

(68)

72

(76)

80

90

100

110

(120)

125

140

160

Шаг резьбы

крупный

6



мелкий

4

4 и 6

Диаметр гладкой части

для шпилек типа А

D1

По ГОСТ 19268-73 и ГОСТ 19256-73

для шпилек типов Б, В, Г, Д

d(пред откл. по h12)

с крупным шагом

54

56



с мелким шагом

58

62

66

70

74

84

94

104

114

119

134

154

-

64

68

72

80

92

102

112

116

132

152

Диаметр осевого отверстия d3 для шпилек типов В, Г, Д

10 и 20

20

36

Диаметр резьбы осевого отверстия d4 для шпилек типов В, Г, Д

М12 и М24

М24

М42

Диаметр расточки осевого отверстия для шпилек типов В, Г, Д

d5

17 и 32

32

54

d6

-

40

85

Диаметр цилиндрического выступа d7 для шпилек типа Г

56

60

64

68

72

82

92

102

112

116

132

152

Диаметр вписанной окружности d8 для шпилек типа В

30

32

35

42

50

60

70

75

Диаметр описанной окружности d9 для шпилек типа В

40

45

58

70

80

95

100

Радиус перехода R для шпилек типов Б, В, Г, Д

12

16

Глубина расточки осевого отверстия h1 для шпилек типов В, Г, Д

7

10

13

Высота головки «под ключ» h2 для шпилек типа В

20

25

30

35

40

50

Глубина резьбы осевого отверстия h3 для шпилек типов В, Г, Д

30 и 50

50

75

Размер «под ключ» для шпилек типа В

S (пред. откл. по hl2)

32

36

46

55

65

75

80

Длина ввинчиваемого резьбового конца b1

номин.

90

95

100

105

110

125

135

150

160

170

190

220

пред. откл.

+4,0

Высота цилиндрического выступа l2 для шпилек типа Г

при нарезании резьбы

25

при накатке резьбы

-

35

40

Высота головки 13 для шпилек типа В

90

100

115

120

135

145

160

180




Примечания:

1. Шпильки с размерами, заключенными в скобки, по возможности не применять.

2 Диаметр гладкой части d1 шпилек типа А с мелкой резьбой, выполняемой накаткой, при d>52 мм должен быть равен среднему диаметру резьбы. Допускается диаметр гладкой части шпилек типов Б, В, Г и Д выполнять размером среднего диаметра резьбы, выполненной методом накатки.

3. Размеры радиусов перехода R и концевых фасок не распространяются на шпильки, резьба которых выполняется методом накатки.

4. Длину ввинчиваемого резьбового конца допускается выполнять равной 1,6 или 1,8 d на шпильках всех типов.

5. Допускается на шпильках типов Г и Д не делать расточку осевого отверстия d6, при этом на шпильках типа Г цилиндрический выступ допускается выполнять по высоте I2, равной удвоенному шагу резьбы.

6. Допускается на шпильках типов В, Г и Д осевое отверстие выполнять диаметром d3, равным 6,7 мм для шпилек М30 и М36 и 8,5 мм для шпилек М42 и М48, размеры гнезда под рым-болт - по ГОСТ 4751-73.

7. Допускается уменьшение диаметра d7 на величину шага резьбы.

8. Допускается для шпилек типов В, Г, Д с номинальным диаметром резьбы до М60 осевое отверстие d3 и гнездо под рым-болт не выполнять.

9. Неуказанные предельные отклонения размеров: Н14, h14, ± по ГОСТ 25670-83.
