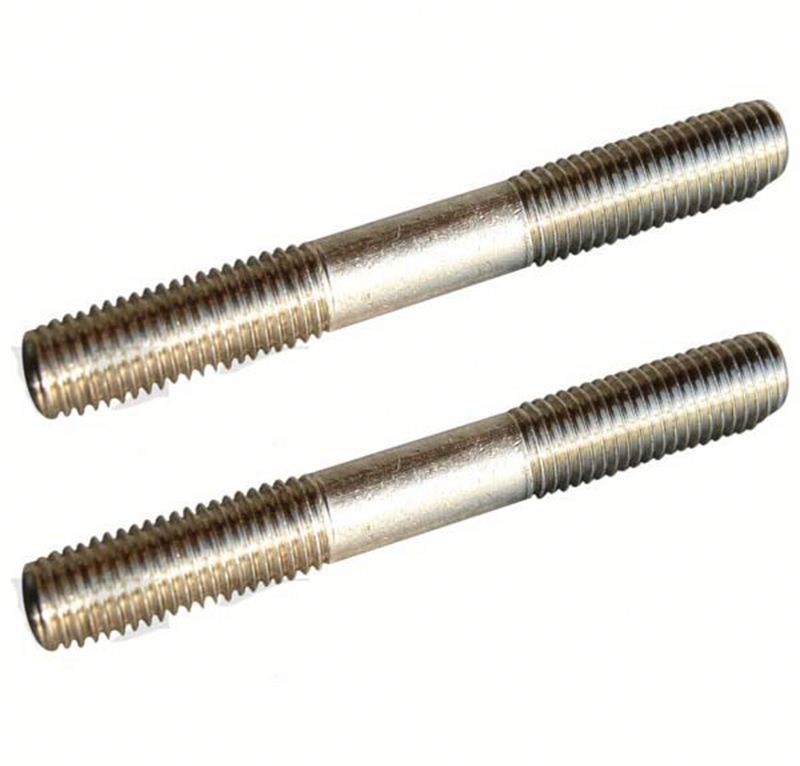

Шпильки ОСТ 26-2039-96

Увеличить

Характеристики:

Располагая собственной производственной базой и квалифицированными специалистами, мы готовы изготовить и поставить необходимый крепеж: высокопрочный, нержавеющий, специальный по чертежам, эскизам, ГОСТ, DIN, ОСТ, ИСО.


ШПИЛЬКИ С ВВИНЧИВАЕМЫМ КОНЦОМ ДЛЯ ФЛАНЦЕВЫХ СОЕДИНЕНИЙ (НОРМАЛЬНОЙ ТОЧНОСТИ) ОСТ 26-2039-96

Конструкция и размеры

3.1 Стандарт предусматривает три исполнения шпилек:

Исполнение 1 - шпильки с длиной ввинчиваемого резьбового конца l1 = d;

исполнение 2 - шпильки с длиной ввинчиваемого резьбового конца l1 = 1,25d;

исполнение 3 - шпильки с длиной ввинчиваемого резьбового конца l1 = 2d.

3.2 Конструкция, размеры и назначение шпилек должны соответствовать указанным на рисунке 1 и в таблицах 1 - 3.

Длина ввинчиваемого резьбового конца l1

Назначение

l1 = d

Для резьбовых отверстий в стальных, бронзовых и латунных деталях с относительным удлинением пятикратного образца δ5 не менее 8 % и деталях из сплавов.

l1 = 1,25d

Для резьбовых отверстий в деталях из ковкого и серого чугуна.

Допускается применять данные шпильки для ввинчивания в резьбовые отверстия в стальных и бронзовых деталях с относительным удлинением пятикратного образца δ5 не менее 8 %.

l1 = 2d

Для резьбовых отверстий в деталях из легких сплавов.

Допускается применять данные шпильки для ввинчивания в резьбовые отверстия в стальных деталях.



Номинальный диаметр резьбы d

6

8

10

12

16

20

24

27

33

36

42

48

Шаг резьбы Р

1

1,25

1,5

1,75

2

2,5

3

3,5

4

4,5

5

Диаметр стержня d1

по ГОСТ 19258 или ГОСТ 19256

Длина ввинчиваемого резьбового конца l1

d

Номин.

6

8

10

12

16

20

24

27

30

36

42

48

1,25d

Номин.

7,5

10

12

15

20

25

30

35

38

45

52

60

2d

Номин.

12

16

20

24

32

40

48

54

60

72

84

95

Примечание - Допускается изготавливать шпильки М42 и М48 с мелким шагом резьбы.
