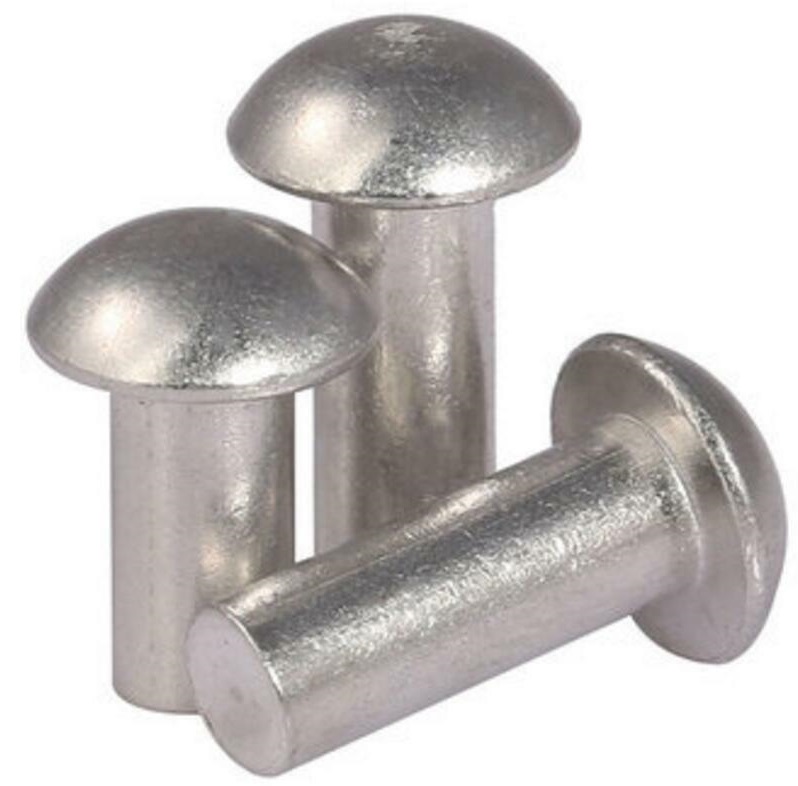

Заклепка с полукруглой головкой ГОСТ 10299-80

Увеличить

Характеристики:

Располагая собственной производственной базой и квалифицированными специалистами, мы готовы изготовить и поставить необходимый крепеж: высокопрочный, нержавеющий, специальный по чертежам, эскизам, ГОСТ, DIN, ОСТ, ИСО.


ЗАКЛЕПКИ С ПОЛУКРУГЛОЙ ГОЛОВКОЙ КЛАССОВ ТОЧНОСТИ В И С ГОСТ 10299-80

Диаметр стержня d

1

1,2

(1,4)

1,6

2

2,5

3

(3,5)

4

5

6

8

10

Диаметр головки D

1,8

2,1

2,5

2,9

3,5

4,4

5,3

6,3

7,1

8,8

11

14

16

Высота головки Н

0,6

0,7

0,8

1,0

1,2

1,5

1,8

2,1

2,4

3,0

3,6

4,8

6,0

Радиус под головкой r, не более

0,2

0,4

0,5

0,6

Радиус сферы головки R

1

1,2

1,4

1,6

1,9

2,4

2,9

3,4

3,8

4,7

6

7,5

8,3

Расстояние от основания головки до места замера диаметра l

1,5

3

4

6



Продолжение табл. 1

мм

Диаметр стержня d

12

(14)

16

(18)

20

(22)

24

30

36

Диаметр головки D

19

22

25

27

30

35

37

45

55

Высота головки Н

7,2

8,4

9,5

11

12

13

16

20

24

Радиус под головкой r, не более

0,8

1,0

1,2

1,6

Радиус сферы головки R

9,8

11,4

13

13,8

15,4

18,3

18,7

22,7

27,8

Расстояние от основания головки до места замера диаметра l

6

8

10



Примечание. Размеры, указанные в скобках, применять не рекомендуется.

Таблица 2

Диаметр стержня d

Длина L

Диаметр стержня d

Длина L

1,0

2-8

10

14-100

1,2

2-10

12

18-110

(1,4)

3-12

(14)

20-140

1,6

3-12

16

20-140

2,0

3-16

(18)

28-140

2,5

3-20

20

34-160

3,0

4-40

(22)

38-170

(3,5)

5-40

24

40-180

4,0

5-50

30

55-180

5,0

7-60

36

55-180

6,0

7-60

8,0

9-70







Узнать стоимость вы можете, отправив нам заявку:
