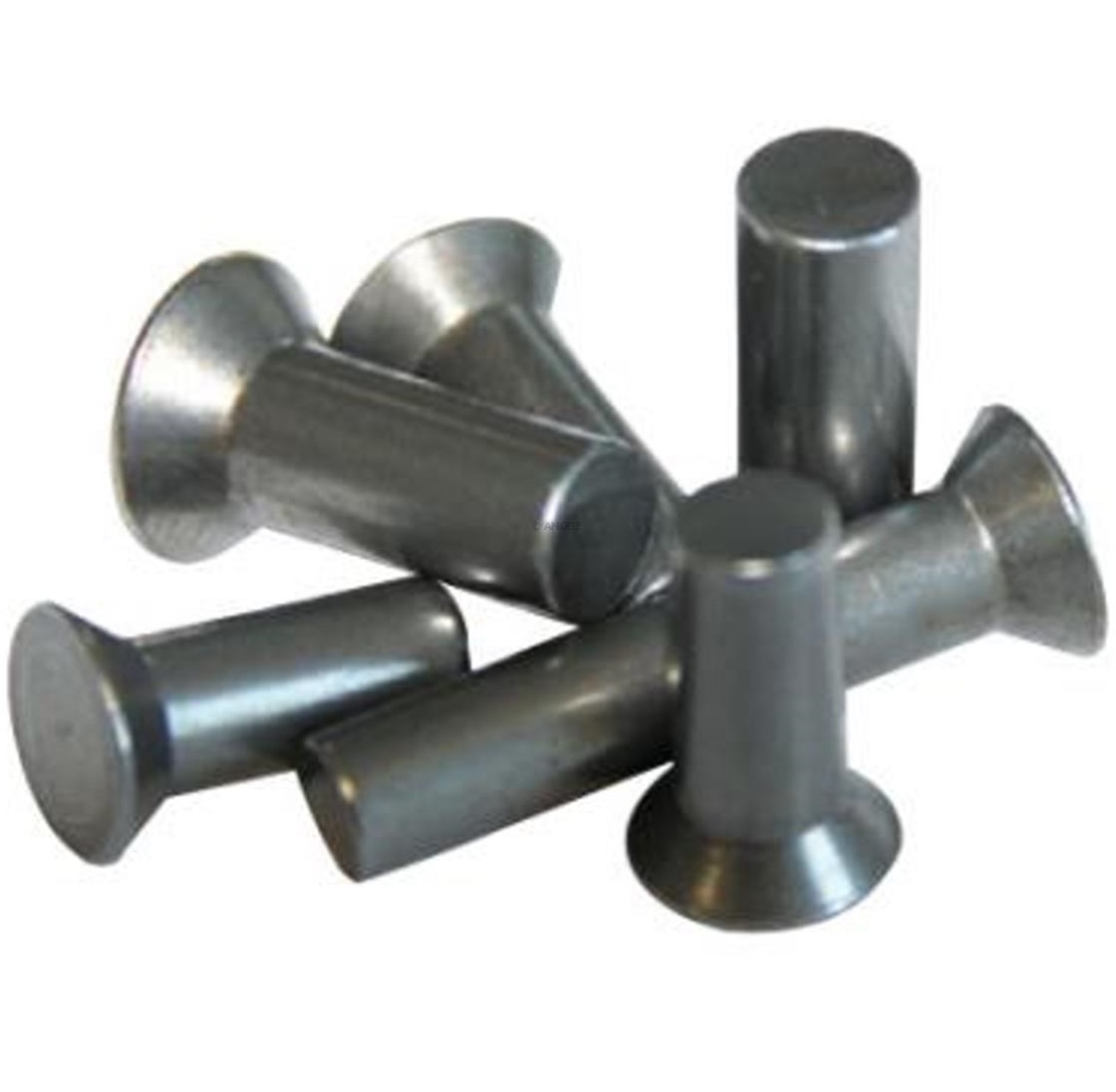

Заклепка с потайной головкой ГОСТ 10300-80

Увеличить

Характеристики:

Располагая собственной производственной базой и квалифицированными специалистами, мы готовы изготовить и поставить необходимый крепеж: высокопрочный, нержавеющий, специальный по чертежам, эскизам, ГОСТ, DIN, ОСТ, ИСО.


ЗАКЛЕПКИ С ПОТАЙНОЙ ГОЛОВКОЙ КЛАССОВ ТОЧНОСТИ В и С ГОСТ 10300-80

Диаметр стержня d

1

1,2

(1,4)

1,6

2

2,5

3

4

5

Диаметр головки D

1,9

2,3

2,7

2,9

3,9

4,5

5,2

7,0

8,8

Высота головки Н

0,5

0,6

0,7

0,7

1,0

1,1

1,2

1,6

2,0

Угол a

90°

Радиус под головкой, r, не более

0,1

0,2

Расстояние от основания головки до места замера диаметра l

1,5

3

4



Продолжение табл. 1

Диаметр стержня d

6

8

10

12

(14)

16

20

24

30

36

Диаметр головки D

10,3

13,9

17

20

24

30

36

41

49

Высота головки Н

2,4

3,2

4,8

5,6

6,8

7,2

9

11

14

16

Угол a

90°

75°

60°

45°

Радиус под головкой, r, не более

0,25

0,3

0,4

0,5

0,6

0,8

Расстояние от основания головки до места замера диаметра l

4

6

8

10
