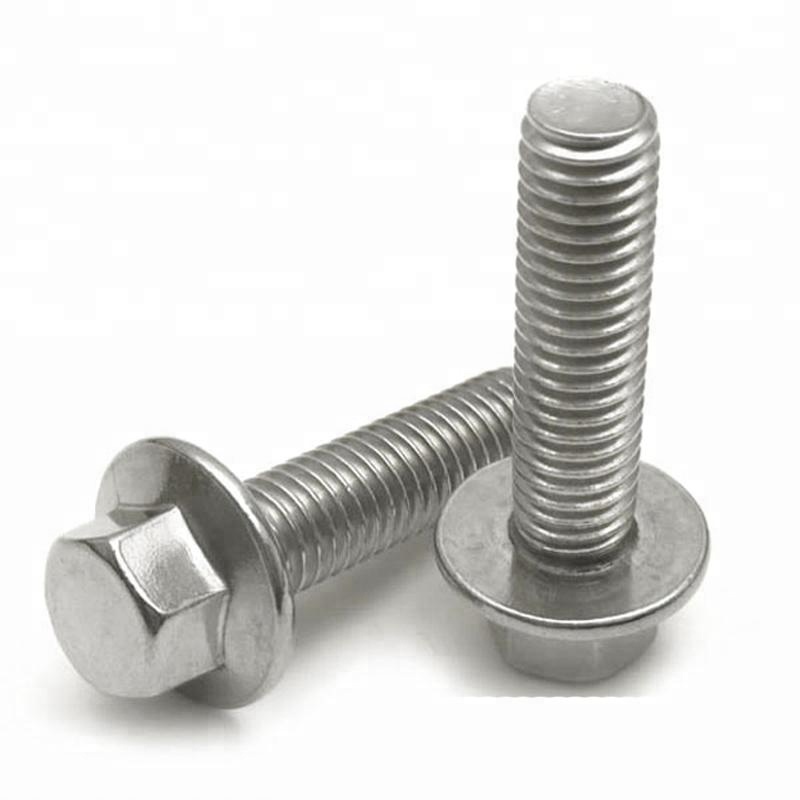

Болт ГОСТ ИСО 15071-2014
 |
Характеристики:
|
Болты с шестигранной уменьшенной головкой с фланцем. Класс точности А ГОСТ ИСО 15071-2014

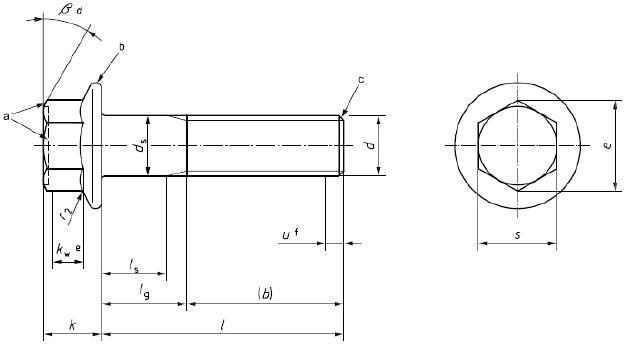

Рисунок 1 - Болт с шестигранной головкой с фланцем - нормальный стержень (стандартный тип)

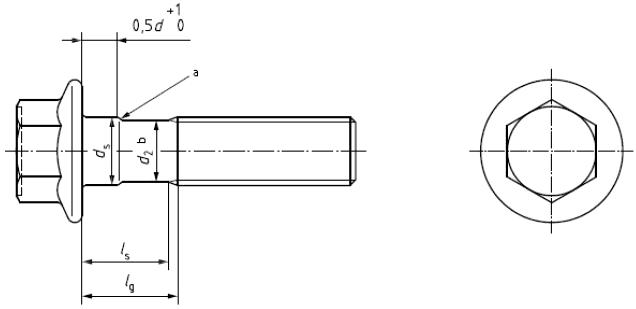

Рисунок 2 - Болт с шестигранной головкой с фланцем - уменьшенный стержень, тип R (по запросу)

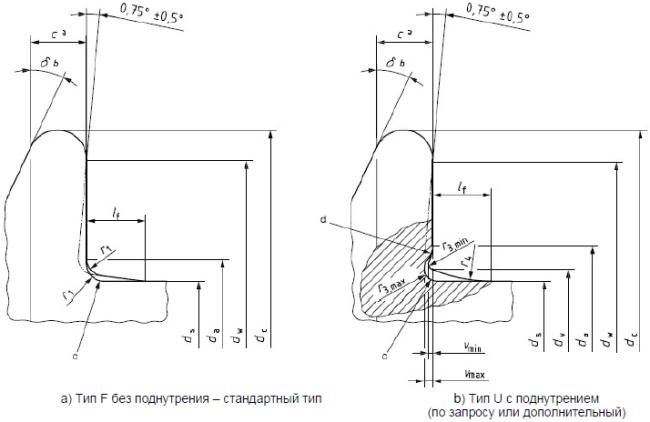

Рисунок 3 - Болт с шестигранной головкой с фланцем. Конфигурация под головкой (область опорной поверхности)

Резьба, d
|
М5
|
М6
|
М8
|
М10
|
М12
|
(М14)1)
|
М16
|
P2)
|
0,8
|
1
|
1,25
|
1,5
|
1,75
|
2
|
2
|
b для справок
|
3)
|
16
|
18
|
22
|
26
|
30
|
34
|
38
|
4)
|
-
|
-
|
28
|
32
|
36
|
40
|
44
|
с
|
не менее
|
1
|
1,1
|
1,2
|
1,5
|
1,8
|
2,1
|
2,4
|
da не более
|
Типы
|
F
|
5,7
|
6,8
|
9,2
|
11,2
|
13,7
|
15,7
|
17,7
|
U
|
6,2
|
7,5
|
10
|
12,5
|
15,2
|
17,7
|
20,5
|
dс
|
не более
|
11,4
|
13,6
|
17
|
20,8
|
24,7
|
28,6
|
32,8
|
ds
|
не более
|
5,00
|
6,00
|
8,00
|
10,00
|
12,00
|
14,00
|
16,00
|
не менее
|
4,82
|
5,82
|
7,78
|
9,78
|
11,73
|
13,73
|
15,73
|
dv
|
не более
|
5,5
|
6,6
|
8,8
|
10,8
|
12,8
|
14,8
|
17,2
|
dw
|
не менее
|
9,4
|
11,6
|
14,9
|
18,7
|
22,5
|
26,4
|
30,6
|
е
|
не менее
|
7,44
|
8,56
|
10,8
|
14,08
|
16,32
|
19,68
|
22,58
|
k
|
не более
|
5,6
|
6,8
|
8,5
|
9,7
|
11,9
|
12,9
|
15,1
|
k¢
|
не менее
|
2,3
|
2,9
|
3,8
|
4,3
|
5,4
|
5,6
|
6,7
|
lf
|
не более
|
1,4
|
1,6
|
2,1
|
2,1
|
2,1
|
2,1
|
3,2
|
r1
|
не менее
|
0,2
|
0,25
|
0,4
|
0,4
|
0,6
|
0,6
|
0,6
|
r2
|
5) не более
|
0,3
|
0,4
|
0,5
|
0,6
|
0,7
|
0,9
|
1
|
r3
|
не более
|
0,25
|
0,26
|
0,36
|
0,45
|
0,54
|
0,63
|
0,72
|
не менее
|
0,10
|
0,11
|
0,16
|
0,20
|
0,24
|
0,28
|
0,32
|
r4 для справок
|
4
|
4,4
|
5,7
|
5,7
|
5,7
|
5,7
|
8,8
|
S
|
не более
|
7,00
|
8,00
|
10,00
|
13,00
|
15,00
|
18,00
|
21,00
|
не менее
|
6,64
|
7,64
|
9,64
|
12,57
|
14,57
|
17,57
|
20,16
|
V
|
не более
|
0,15
|
0,20
|
0,25
|
0,30
|
0,35
|
0,45
|
0,50
|
не менее
|
0,05
|
0,05
|
0,10
|
0,15
|
0,15
|
0,20
|
0,25
|
Допуск перпендикулярности опорной поверхности головки относительно оси
|
0,0175´0,8dc
|
1) Размер, заключенный в скобки, применять не рекомендуется.
2) Р - шаг резьбы.
3) Для длин lном £ 125 мм.
4) Для длин lном > 125 мм.
5) Радиус r2 применяется как по углам, так и по граням шестигранника.
|
