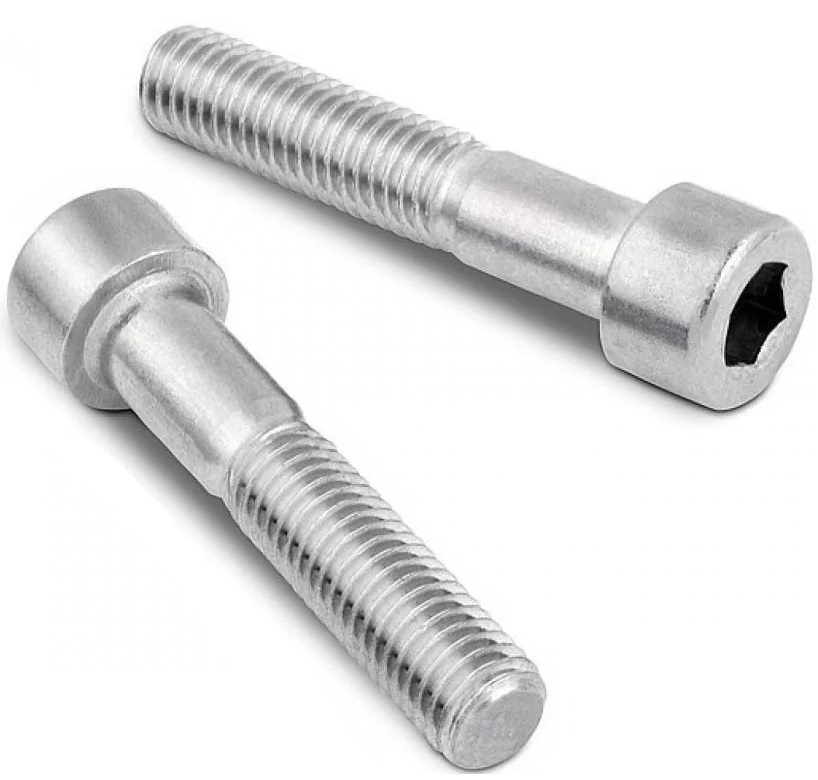

Винт ГОСТ 11738-84, ИСО 4762-2012
 |
Характеристики:
|
Располагая собственной производственной базой и квалифицированными специалистами, мы готовы изготовить и поставить необходимый крепеж: высокопрочный, нержавеющий, специальный по чертежам, эскизам, ГОСТ, DIN, ОСТ, ИСO.
ВИНТЫ С ЦИЛИНДРИЧЕСКОЙ ГОЛОВКОЙ И ШЕСТИГРАННЫМ УГЛУБЛЕНИЕМ ПОД КЛЮЧ КЛАССА ТОЧНОСТИ А ГОСТ 11738-84 (ИСО 4762-77) Конструкция и размеры, дата введения 01.01.85

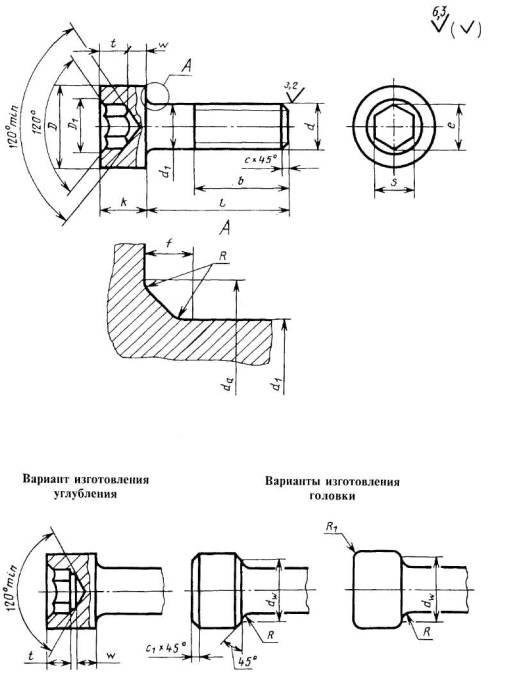

Конструкция и размеры винтов должны соответствовать указанным на чертеже и в таблице.
|
Номинальный диаметр резьбы d
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
(14)
|
16
|
(18)
|
20
|
(22)
|
24
|
(27)
|
30
|
(33)
|
36
|
|
Диаметр стержня d1
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
14
|
16
|
18
|
20
|
22
|
24
|
27
|
30
|
33
|
36
|
|
Диаметр головки D
|
5,5
|
7,0
|
8,5
|
10,0
|
13,0
|
16,0
|
18,0
|
21,0
|
24,0
|
27,0
|
30,0
|
33,0
|
36,0
|
40,0
|
45,0
|
50,0
|
54,0
|
|
Диаметр фаски D1 (пред. откл. по Js17)
|
3,2
|
3,8
|
4,9
|
6,1
|
7,2
|
9,7
|
12,0
|
14,3
|
16,7
|
16,7
|
20,4
|
20,4
|
22,7
|
22,7
|
26,2
|
28,5
|
32,0
|
|
Высота головки k
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
14
|
16
|
18
|
20
|
22
|
24
|
27
|
30
|
33
|
36
|
|
Размер под ключ S (пред. откл. по D11)
|
2,5
|
3,0
|
4,0
|
5,0
|
6,0
|
8,0
|
10,0
|
12,0
|
14,0
|
14,0
|
17,0
|
17,0
|
19,0
|
19,0
|
22,0
|
24,0
|
27,0
|
|
Диаметр описанной окружности е, не менее
|
2,87
|
3,44
|
4,59
|
5,73
|
6,87
|
9,17
|
11,45
|
13,74
|
16,02
|
16,02
|
19,44
|
19,44
|
21,73
|
21,73
|
25,15
|
27,43
|
30,85
|
|
Толщина основания головки w, не менее
|
1,15
|
1,4
|
1,9
|
2,3
|
3,0
|
4,0
|
4,8
|
5,8
|
6,8
|
7,8
|
8,6
|
9,4
|
10,4
|
11,9
|
12,9
|
13,8
|
15,3
|
|
Глубина шестигранного углубления t, не менее
|
1,3
|
2,0
|
2,5
|
3,0
|
4,0
|
5,0
|
6,0
|
7,0
|
8,0
|
9,0
|
10,0
|
11,0
|
12,0
|
13,5
|
15,5
|
17,5
|
19,0
|
|
Длина перехода от стержня к головке f, не более
|
0,51
|
0,60
|
0,60
|
0,68
|
1,02
|
1,02
|
1,87
|
1,87
|
1,87'
|
1,87
|
2,04
|
2,04
|
2,04
|
2,89
|
2,89
|
2,89
|
2,89
|
|
Радиус под головкой R, не менее
|
0,1
|
0,2
|
0,2
|
0,25
|
0,4
|
0,4
|
0,6
|
0,6
|
0,6
|
0,6
|
0,8
|
0,8
|
0,8
|
1,0
|
1,0
|
1,0
|
1,0
|
|
Внутренний диаметр опорной поверхности da, не более
|
3,6
|
4,7
|
5,7
|
6,8
|
9,2
|
11,2
|
14,2
|
16,2
|
18,2
|
20,2
|
22,4
|
24,4
|
26,4
|
30,4
|
33,4
|
36,4
|
39,4
|
|
Наружный диаметр опорной поверхности dw, не менее
|
5,07
|
6,53
|
8,03
|
9,38
|
12,33
|
15,33
|
17,23
|
20,17
|
23,17
|
26,02
|
28,87
|
31,85
|
34,81
|
38,72
|
43,61
|
48,62
|
52,54
|
|
Фаска с
|
0,5
|
0,5
|
1,0
|
1,0
|
1,6
|
1,6
|
1,6
|
2,0
|
2,0
|
2,5
|
2,5
|
2,5
|
2,5
|
2,5
|
2,5
|
2,5
|
3,0
|
|
Фаска с1 или радиус R1 не более
|
0,3
|
0,4
|
0,5
|
0,6
|
0,8
|
1,0
|
1,2
|
1,4
|
1,6
|
1,8
|
2,0
|
2,2
|
2,4
|
2,7
|
3,0
|
3,3
|
3,6
|
|
Длина резьбы b
|
18
|
20
|
22
|
24
|
28
|
32
|
36
|
40
|
44
|
48
|
52
|
56
|
60
|
66
|
72
|
78
|
84
|
