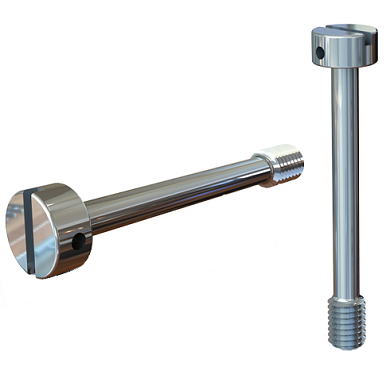

Винт ГОСТ 10336-80
.png?1582023257) |
Характеристики:
|
Располагая собственной производственной базой и квалифицированными специалистами, мы готовы изготовить и поставить необходимый крепеж: высокопрочный, нержавеющий, специальный по чертежам, эскизам, ГОСТ, DIN, ОСТ, ИСО.

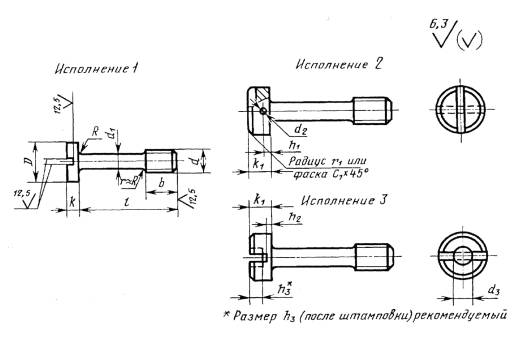

ВИНТЫ С ЦИЛИНДРИЧЕСКОЙ ГОЛОВКОЙ НЕВЫПАДАЮЩИЕ КЛАССА ТОЧНОСТИ В ГОСТ 10336-80
|
Номинальный диаметр резьбы d
|
2,5
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
|
Диаметр стержня d1 (пред. откл. h13)
|
1,6
|
2,0
|
2,8
|
3,5
|
4,0
|
5,5
|
7,0
|
9,0
|
|
Длина резьбы b
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
16
|
|
Диаметр головки D
|
4,5
|
5,5
|
7,0
|
8,5
|
10,0
|
13,0
|
16,0
|
18,0
|
|
Высота головки k
|
1,6
|
2,0
|
2,6
|
3,3
|
3,9
|
5,0
|
6,0
|
7,0
|
|
Высота головки k1
|
2,5
|
3,0
|
3,5
|
4,5
|
5,5
|
6,5
|
8,0
|
10,0
|
|
Диаметр отверстия в головке d2 (пред. откл. H14)
|
-
|
-
|
1,0
|
1,2
|
2,0
|
2,5
|
3,2
|
|
h1 (пред. откл. js15)
|
-
|
-
|
1,5
|
2,0
|
2,5
|
2,8
|
3,0
|
3,5
|
|
d3, не более
|
2,0
|
2,5
|
3,0
|
|
h2 (пред. откл. Н13 при h2 ≤ 1 ; пред. откл. Н14 при h2 > 1)
|
0,5
|
0,7
|
0,8
|
1,3
|
1,8
|
2,0
|
3,0
|
4,5
|
|
Радиус r1 или фаска С, не более
|
0,5
|
0,7
|
0,9
|
1,0
|
1,2
|
1,6
|
1,8
|
|
Радиус под головкой R, не более
|
0,2
|
0,4
|
0,5
|
0,6
|
|
h3
|
не менее
|
0,7
|
0,9
|
1,2
|
1,5
|
1,8
|
2,3
|
2,7
|
3,2
|
|
не более
|
1,0
|
1,3
|
1,6
|
2,0
|
2,3
|
2,8
|
3,2
|
3,8
|
