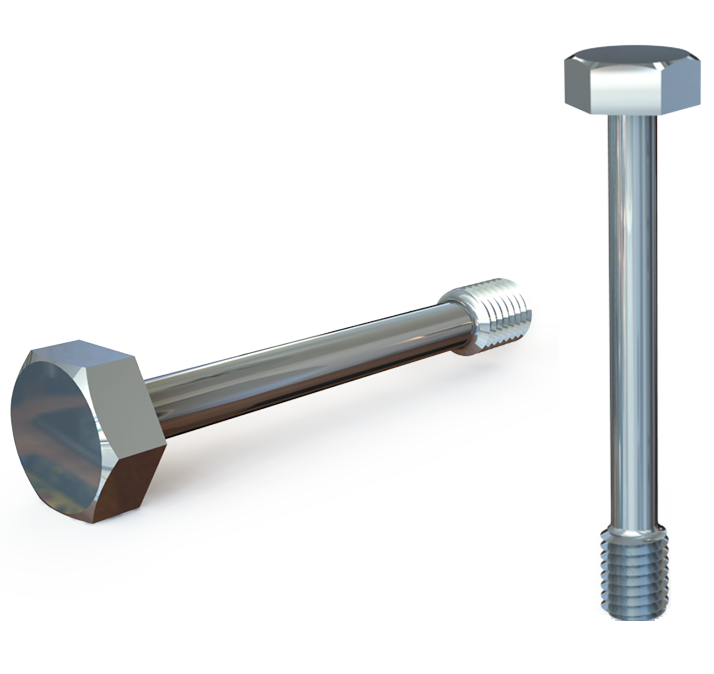

Винт ГОСТ 10338-80
 |
Характеристики:
|
Располагая собственной производственной базой и квалифицированными специалистами, мы готовы изготовить и поставить необходимый крепеж: высокопрочный, нержавеющий, специальный по чертежам, эскизам, ГОСТ, DIN, ОСТ, ИСО.
ВИНТЫ С ШЕСТИГРАННОЙ ГОЛОВКОЙ НЕВЫПАДАЮЩИЕ КЛАССА
ТОЧНОСТИ В ГОСТ 10338-80

Номинальный диаметр резьбы d
|
6
|
8
|
10
|
12
|
16
|
20
|
Диаметр стержня d1 (пред. откл. h13)
|
4,0
|
5,5
|
7,0
|
9,0
|
11,0
|
14,0
|
Длина резьбы b
|
8
|
10
|
12
|
16
|
20
|
25
|
Размер «под ключ» S (пред. откл. h13)
|
10
|
13
|
17
|
19
|
24
|
30
|
Высота головки k
|
4,0
|
5,5
|
7,0
|
8,0
|
10,0
|
13,0
|
Диаметр описанной окружности l, не менее
|
11,0
|
14,4
|
18,9
|
21,1
|
26,8
|
33,6
|
Радиус под головкой R, не более
|
0,4
|
0,5
|
0,6
|
0,8
|
Узнать стоимость вы можете, отправив нам заявку:
|
