ВИНТ ГОСТ 17474-80
 |
Характеристики:
|
Располагая собственной производственной базой и квалифицированными специалистами, мы готовы изготовить и поставить необходимый крепеж: высокопрочный, нержавеющий, специальный по чертежам, эскизам, ГОСТ, DIN, ОСТ, ИСО.

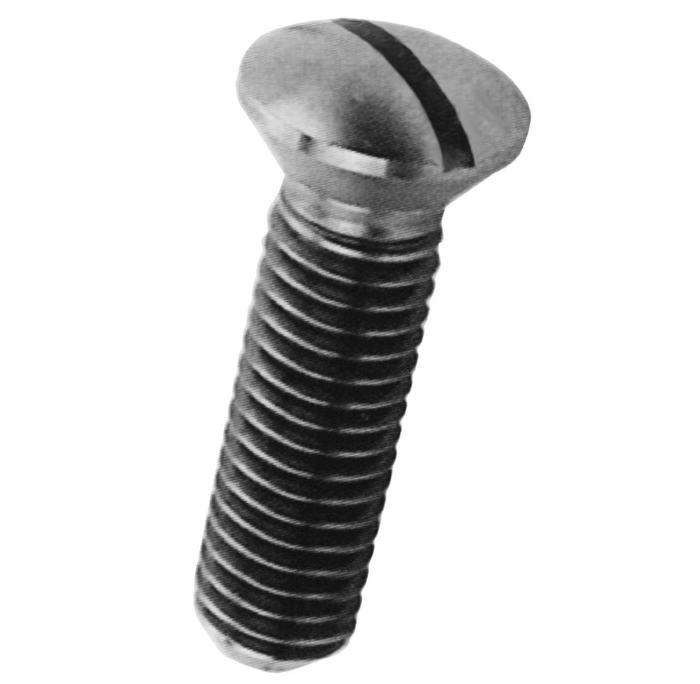

ВИНТЫ С ПОЛУПОТАЙНОЙ ГОЛОВКОЙ КЛАССОВ ТОЧНОСТИ А И В ГОСТ 17474-80

Номинальный диаметр резьбы d
|
1
|
1,2
|
1,4
|
1,6
|
2
|
2,5
|
3
|
3,5
|
4
|
5
|
6
|
8
|
10
|
12
|
14
|
16
|
18
|
20
|
Шаг резьбы Р
|
крупный
|
0,25
|
0,25
|
0,3
|
0,35
|
0,4
|
0,45
|
0,5
|
0,6
|
0,7
|
0,8
|
1,0
|
1,25
|
1,5
|
1,75
|
2,0
|
2,0
|
2,5
|
2,5
|
мелкий
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
1
|
1,25
|
1,25
|
1,5
|
1,5
|
1,5
|
1,5
|
Диаметр головки D
|
1,9
|
2,3
|
2,6
|
3,0
|
3,8
|
4,7
|
5,6
|
6,5
|
7,4
|
9,2
|
11,0
|
14,5
|
18,0
|
21,5
|
25
|
28,5
|
32,5
|
36,0
|
Высота потайной части головки r, не более
|
0,6
|
0,72
|
0,84
|
0,96
|
1,2
|
1,5
|
1,65
|
1,93
|
2,2
|
2,5
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
Высота сферы f ≈
|
0,25
|
0,3
|
0,35
|
0,4
|
0,5
|
0,6
|
0,75
|
0,9
|
1
|
1,25
|
1,5
|
2
|
2,5
|
3
|
3,5
|
4
|
4,5
|
5
|
Радиус сферы K1 ≈
|
2,1
|
2,6
|
2,9
|
3,4
|
4,2
|
5,4
|
6
|
6,8
|
8
|
9,4
|
12
|
15
|
19
|
22,5
|
26
|
30
|
34
|
38
|
Номер крестообразного шлица
|
-
|
-
|
-
|
-
|
0
|
1
|
2
|
3
|
4
|
-
|
-
|
-
|
-
|
Диаметр крестообразного шлица т
|
-
|
-
|
-
|
-
|
2,3
|
3,0
|
3,3
|
4,4
|
4,8
|
5,4
|
7,3
|
8,7
|
11,2
|
12,6
|
-
|
-
|
-
|
-
|
Глубина крестообразного шлица h, не более
|
-
|
-
|
-
|
-
|
1,5
|
1,6
|
2,0
|
2,2
|
2,5
|
3,1
|
3,5
|
5,0
|
6,1
|
7,5
|
-
|
-
|
-
|
-
|
Глубина вхождения калибра в крестообразный шлиц
|
не более
|
-
|
-
|
-
|
-
|
1,6
|
1,9
|
2,2
|
2,5
|
2,8
|
3,4
|
4,0
|
5,5
|
6,8
|
8,3
|
-
|
-
|
-
|
-
|
не менее
|
-
|
-
|
-
|
-
|
1,3
|
1,6
|
1,9
|
2,0
|
2,3
|
2,9
|
3,5
|
5,0
|
6,3
|
7,8
|
-
|
-
|
-
|
-
|
Длина резьбы b
|
удлиненная
|
-
|
-
|
-
|
-
|
16
|
18
|
19
|
20
|
22
|
25
|
28
|
34
|
40
|
46
|
52
|
58
|
64
|
70
|
нормальная
|
8
|
9
|
9
|
9
|
10
|
11
|
12
|
13
|
14
|
16
|
18
|
22
|
26
|
30
|
34
|
38
|
42
|
46
|
Узнать стоимость вы можете, отправив нам заявку:
|
