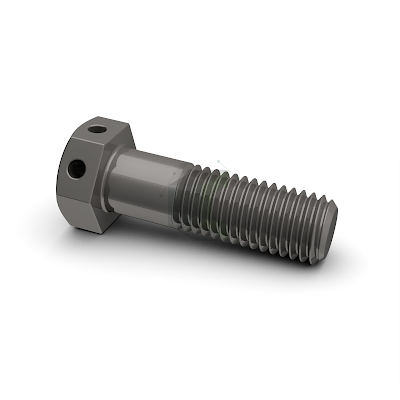

Болт ГОСТ 15589-70
 |
Характеристики:
|

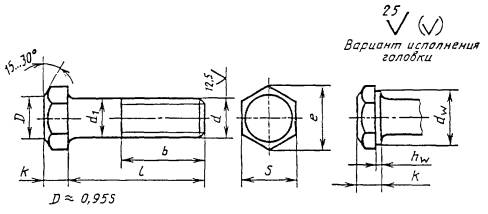

БОЛТЫ С ШЕСТИГРАННОЙ ГОЛОВКОЙ КЛАССА ТОЧНОСТИ С ГОСТ 15589-70
Исполнение 1

Исполнение 2

Исполнение 3

Исполнение 4

Номинальный диаметр резьбы d
|
6
|
8
|
10
|
12
|
(14)
|
16
|
(18)
|
20
|
(22)
|
24
|
(27)
|
30
|
36
|
42
|
48
|
|
|
Шаг резьбы
|
1
|
1,25
|
1,5
|
1,75
|
2
|
2,5
|
3
|
3,5
|
4
|
4,5
|
5
|
|
Диаметр стержня d1
|
6
|
8
|
10
|
12
|
14
|
16
|
18
|
20
|
22
|
24
|
27
|
30
|
36
|
42
|
48
|
|
Размер «под ключ» S
|
10
|
13
|
16
|
18
|
21
|
24
|
27
|
30
|
34
|
36
|
41
|
46
|
55
|
65
|
75
|
|
Высота головки k
|
4,0
|
5,3
|
6,4
|
7,5
|
8,8
|
10,0
|
12,0
|
12,5
|
14,0
|
15,0
|
17,0
|
18,7
|
22,5
|
26,0
|
30,0
|
|
Диаметр описанной окружности е, не менее
|
10,9
|
14,2
|
17,6
|
19,9
|
22,8
|
26,2
|
29,6
|
33,0
|
37,3
|
39,6
|
45,2
|
50,9
|
60,8
|
71,3
|
82,6
|
|
dW, не менее
|
8,7
|
11,5
|
14,5
|
16,5
|
19,2
|
22,0
|
24,8
|
27,7
|
31,4
|
33,2
|
38,0
|
42,7
|
51,1
|
59,9
|
69,4
|
|
hW
|
не менее
|
0,15
|
0,20
|
0,25
|
|
не более
|
0,6
|
0,8
|
|
Диаметр отверстия в стержне d3
|
1,6
|
2,0
|
2,5
|
3,2
|
4,0
|
5,0
|
6,3
|
8,0
|
|
Диаметр отверстия в головке d4
Н15
|
2,0
|
2,5
|
3,2
|
4,0
|
5,0
|
|
Расстояние от опорной поверхности до оси отверстия в головке l2
js15
|
2,0
|
2,8
|
3,5
|
4,0
|
4,5
|
5,0
|
6,0
|
6,5
|
7,0
|
7,5
|
8,5
|
9,5
|
11,5
|
13,0
|
15,0
|
