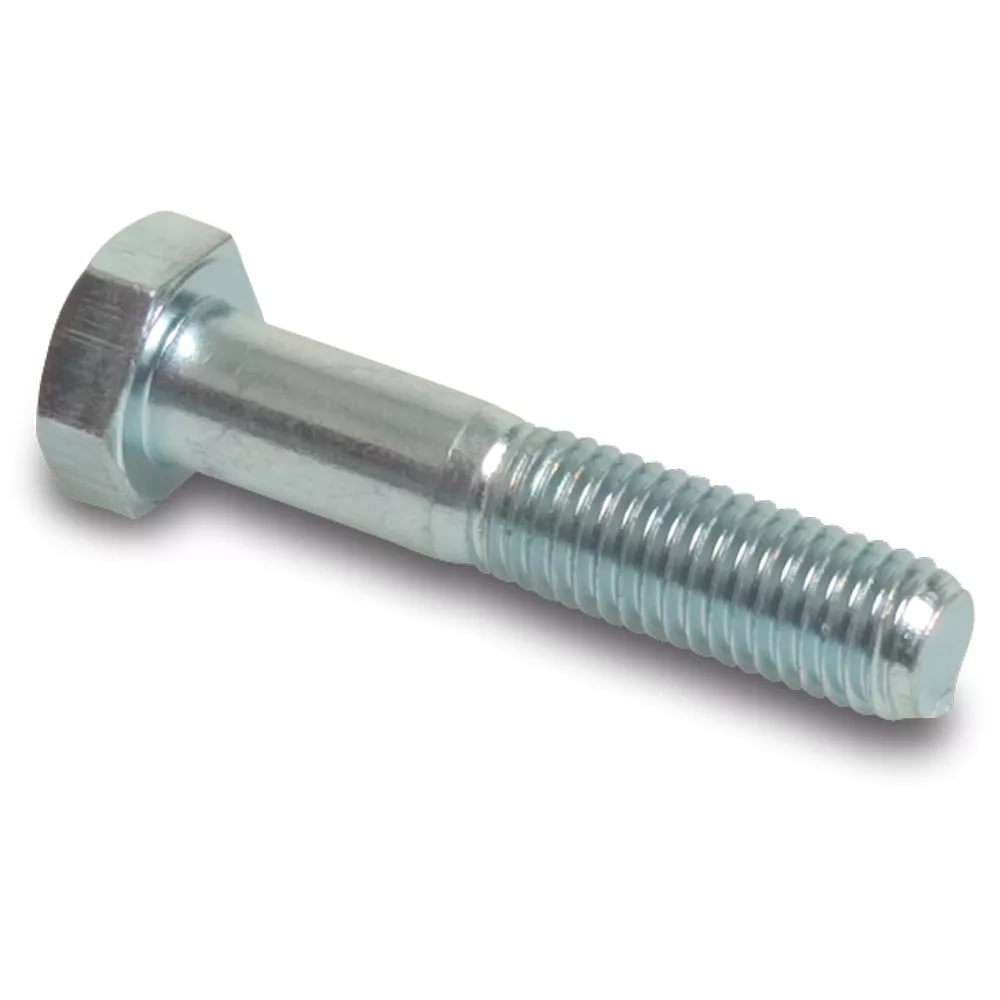

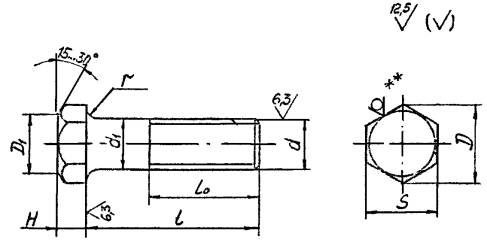

Болт ОСТ 26-2037-96

Номинальный диаметр резьбы d

6

8

10

12

16

20

24

27

30

36

42

48

Шаг резьбы Р

1

1,25

1,5

1,75

2

2,0

3

3

3,5

4

4,5

5

Диаметр стержня d₁

по ГОСТ 19256 или ГОСТ 19258

Размер «под ключ» S

Номин.

10

13

17

19

24

30

36

41

46

55

65

75

Высота головки Н

Номин.

4,0

5,3

6,4

7,5

10,0

12,5

15,0

17,0

18,7

22,5

26,0

30,0

Диаметр описанной окружности D, не менее

10,9

14,2

18,7

20,9

26,2

33,0

39,6

45,2

50,9

60,8

71,3

82,6

Радиус под головкой r

Не менее

0,25

0,40

0,60

0,80

1,00

1,20

1,60

Не более

0,4

0,6

1,1

1,2

1,7

1,8

2,3

Радиус головки R^*

-

18

32

28

34

43

52

59

74

93

116

139

Глубина вмятины h_1max

-

0,5

1,0

1,5

2,0

2,5

3,0

3,5

4,0

4,5

Диаметр отверстия в стержне d₃

Номин.

1,6

2,0

2,5

3,2

4,0

5,0

6,3

8,0

Диаметр отверстия в головке d₄

Номин.

2,0

2,5

3,2

4,0

5,0

Расстояние от опорной поверхности до оси отверстия в головке l₂

Номин.

2,0

2,8

3,5

4,0

5,0

6,5

7,5

8,5

9,5

11,5

13,0

15,0
