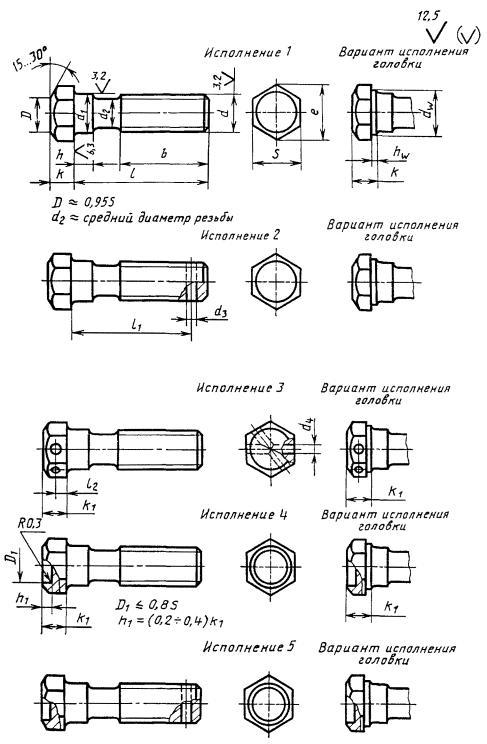

Болт ГОСТ 7811-70

Шаг резьбы

крупный

1

1,25

1,5

1,75

2

2,5

3

3,5

4

4,5

5

мелкий

-

1

1,25

1,5

2

3

Диаметр стержня d₁

h13

6

8

10

12

14

16

18

20

22

24

27

30

36

42

48

Высота подголовка h, не менее

3

4

5

6

7

8

9

10

11

12

14

15

18

21

24

Размер «под ключ» S

10

12

14

17

19

22

24

27

30

32

36

41

50

60

70

Высота головки k

4

5

6

7

8

9

10

11

12

13

15

17

20

23

26

Высота головки k₁

4,2

5,3

6,4

7,5

8,8

10,0

12,0

12,5

14,0

15,0

17,0

18,7

22,5

26,0

30,0

Диаметр описанной окружности е, не менее

11,0

13,2

15,5

18,9

21,1

24,5

26,8

30,1

33,5

35,7

40,0

45,6

55,8

67,0

78,3

d_w, не менее

8,9

10,6

12,6

15,6

17,4

20,6

22,5

25,3

28,2

30,0

33,6

38,4

46,9

56,3

65,8

h_w

не менее

0,15

0,20

0,25

не более

0,6

0,8

Диаметр отверстия в стержне d₃

1,6

2,0

2,5

3,2

4,0

5,0

6,3

8,0

Диаметр отверстия в головке d₄

H15

2,0

2,5

3,2

4,0

5,0

Расстояние от опорной поверхности до оси отверстия в головке l₂

js15

2,0

2,8

3,5

4,0

4,5

5,0

6,0

6,5

7,0

7,5

8,5

9,5

11,5

13,0

15,0
