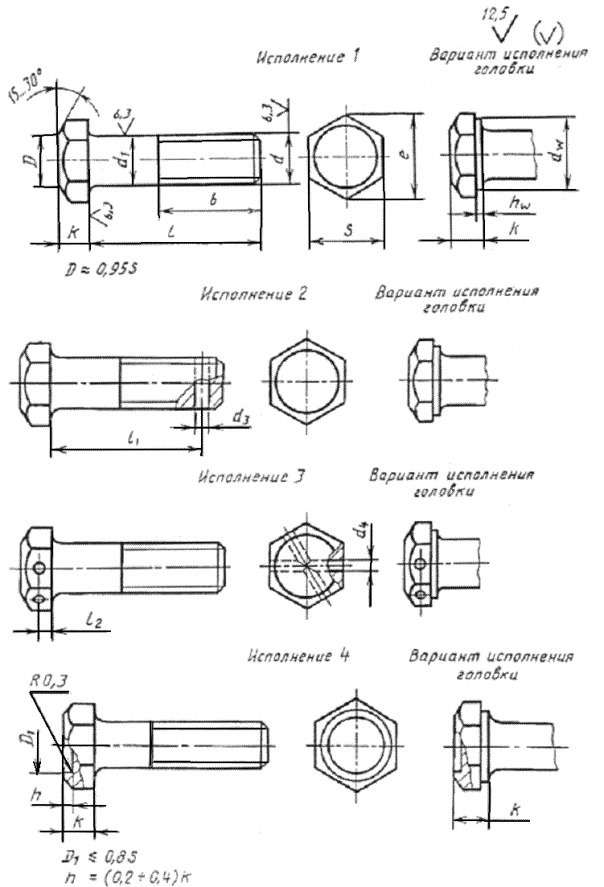

Болт ГОСТ 7798-70

Номинальный диаметр резьбы, d

6

8

10

12

(14)

16

(18)

20

(22)

24

(27)

30

36

42

48

Шаг резьбы

крупный

1

1,25

1,5

1,75

2

2,5

3

3,5

4

4,5

5

мелкий

-

1

1,25

1,5

2

3

Диаметр стержня d₁

6

8

10

12

14

16

18

20

22

24

27

30

36

42

48

Размер «под ключ» S

10

13

16

18

21

24

27

30

34

36

41

46

55

65

75

Высота головки k

4,0

5,3

6,4

7,5

8,8

10,0

12,0

12,5

14,0

15,0

17,0

18,7

22,5

26,0

30,0

Диаметр описанной окружности е, не менее

10,9

14,2

17,6

19,9

22,8

26,2

29,6

33,0

37,3

39,6

45,2

50,9

60,8

71,3

82,6

d_w, не менее

8,7

11,5

14,5

16,5

19,2

22,0

24,8

27,7

31,4

33,2

38,0

42,7

51,1

59,9

69,4

h_w

не менее

0,15

0,20

0,25

не более

0,6

0,8

Диаметр отверстия в стержне d₃

1,6

2,0

2,5

3,2

4,0

5,0

6,3

8,0

Диаметр отверстия в головке d₄

Н15

2,0

2,5

3,2

4,0

5,0

Расстояние от опорной поверхности до оси отверстия в головке l₂

js15

2,0

2,8

3,5

4,0

4,5

5,0

6,0

6,5

7,0

7,5

8,5

9,5

11,5

13,0

15,0
