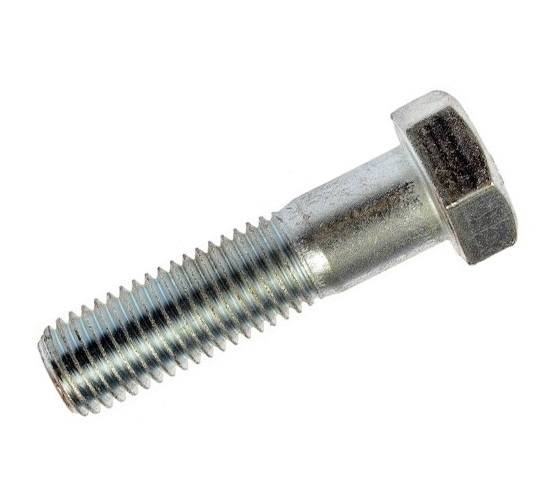

Болт ГОСТ 7796-70
 |
Характеристики:
|

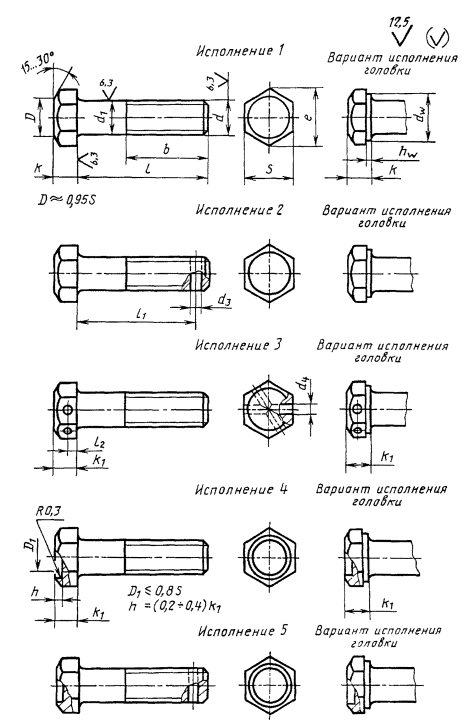

БОЛТЫ С ШЕСТИГРАННОЙ УМЕНЬШЕННОЙ ГОЛОВКОЙ КЛАССА ТОЧНОСТИ В ГОСТ 7796-70

Номинальный диаметр резьбы d
|
8
|
10
|
12
|
(14)
|
16
|
(18)
|
20
|
(22)
|
24
|
(27)
|
30
|
36
|
42
|
48
|
Шаг резьбы
|
крупный
|
1,25
|
1,5
|
1,75
|
2
|
2,5
|
3
|
3,5
|
4
|
4,5
|
5
|
мелкий
|
1
|
1,25
|
1,5
|
2
|
3
|
Диаметр стержня d1
|
8
|
10
|
12
|
14
|
16
|
18
|
20
|
22
|
24
|
27
|
30
|
36
|
42
|
48
|
Размер «под ключ» S
|
12
|
14
|
17
|
19
|
22
|
24
|
27
|
30
|
32
|
36
|
41
|
50
|
60
|
70
|
Высота головки k
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
13
|
15
|
17
|
20
|
23
|
26
|
Высота головки k1
|
5,3
|
6,4
|
7,5
|
8,8
|
10,0
|
12,0
|
12,5
|
14,0
|
15,0
|
17,0
|
18,7
|
22,5
|
26,0
|
30,0
|
Диаметр описанной окружности е, не менее
|
13,1
|
15,3
|
18,7
|
20,9
|
23,9
|
26,2
|
29,6
|
33,0
|
35,0
|
39,6
|
45,2
|
55,4
|
66,4
|
76,9
|
dw, не менее
|
10,5
|
12,5
|
15,5
|
17,2
|
20,1
|
22,0
|
24,8
|
27,7
|
29,5
|
33,2
|
38,0
|
46,6
|
55,9
|
64,7
|
hw
|
не менее
|
0,15
|
0,20
|
0,25
|
не более
|
0,6
|
0,8
|
Диаметр отверстия в стержне d3
|
2,0
|
2,5
|
3,2
|
4,0
|
5,0
|
6,3
|
8,0
|
Диаметр отверстия в головке d4
H15
|
2,5
|
3,2
|
4,0
|
5,0
|
Расстояние от опорной поверхности до оси отверстия в головке l2
js15
|
2,8
|
3,5
|
4,0
|
4,5
|
5,0
|
6,0
|
6,5
|
7,0
|
7,5
|
8,5
|
9,5
|
11,5
|
13,0
|
15,
|
